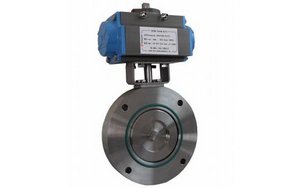

【GIQ氣動高真空蝶閥】的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動高真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。 【閥門用途及特點】： 【GIQ氣動高真空蝶閥】適用的工作介質為凈化空氣和非腐蝕性氣體。 1、標準模塊化設計，易于更換及維修。 2、便于清潔的設計。 【產品技術參數】： 適用范圍(Pa) 105Pa～1.3x10-5Pa 閥門漏率(Pa.L/S) ≤1.3x10-5Pa 開閉時間(S) DN≤63 20；80≤DN≤200 30； DN≥250 48 介質溫度（℃） -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) 閥體；304 閥瓣；304 閥桿；304 法蘭標準 JB6070 【執行機構主要參數】： 信號反饋 標準出廠：帶無源觸點型 特殊指定：4～20mA DC調節型 安裝位置：閥板密封面上端口接泵入氣口 電源：交流220V 50Hz，6W或直流24V，3W（特殊規格可定做） 壓縮空氣（只適用于氣動）：0.4～0.7MPa 閥門開啟或關閉時間：≤1s 閥門位置指示：帶有啟閉位置指示開關（磁性開關） 氣缸可選 標準出廠：雙作用式 特殊指定：單作用式（有彈簧返回） 可選常開或常閉 【閥門結構圖】：
