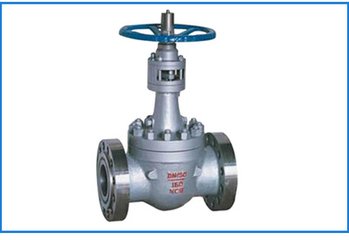

GDQ47H軌道球閥】其獨特的結構，采用閥芯旋轉分離式開啟，機械施壓密封的新技術設計，最突出的優點是密封面不產生磨擦，使用壽命長，操作扭矩低，即使介質中含水量有固體顆粒、泥沙、短纖維等雜質，流體介質高速集中沖刷密封體等苛刻的工況下，均可保持良好的密封，確保在工程裝置檢修期內安全可靠的運行。 【閥門用途及特點】： 【GDQ47H軌道球閥】適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。（手動GDQ47H、蝸輪GDQ347H、氣動GDQ647H、電動GDQ947H） 1、啟無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。 2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本。 3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。 4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。 5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。 6、密封面的自清結構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。 【閥門工作原理】： 1、當閥門處于全開位置時，順時針轉動手輪，在閥桿螺母與止推軸承配合下，閥桿開始下降并帶動球體開始旋轉。 8、繼續轉動手輪，當閥桿升到極限位置時，此時球也已隨閥桿倒轉了90°閥門已處于全開位置。 2、連續轉動手輪，閥桿上的精密螺旋曲線槽軌道與嵌于其內的導向銷相互作用，帶動球體隨閥桿不停的按順時針方向轉動。 7、當閥門將要開啟時，閥桿上的精密螺旋曲線槽軌道與嵌于其內的導向銷相互作用帶動球體在與閥座密封面完全無摩擦的情況下不停的按逆時針方向轉動。 3、當閥門將要關閉時，閥桿帶動球體在與閥座密封面完全無摩擦的情況下旋轉了90°。 6、連續轉動手輪、閥桿會在向上升的同時帶動球體傾離閥座。 4、繼續轉動手輪，再次下降的閥桿會機械地壓球體，使球體與閥座緊密接觸，從而達到密封效果。 5、當閥門處于全關位置時逆時針轉動手輪。在閥桿螺母與止推軸承配合下，閥桿開始升，并帶動球體開始旋轉。 【產品執行標準】： 設計依據 GB API 結構長度 JB/T 7745 GB/T 12221 ANSI B16.10 連接法蘭 GB/T 9113 JB/79 HG20592 ANSI B16.5 對焊端 GB/T 12224 MSS SP 44 ANSI B16.25 檢驗和試驗 JB/T 9092 SPI 598 【產品技術參數】： 壓力等級 試驗壓力 適用環境 殼體試驗 密封試驗 1.6 2.4 1.76 易燃、易爆、 易揮發、易聚 合及劇毒場合 2.5 3.75 2.75 4.0 6.0 4.4 6.4 9.6 7.04 CLASS150 2.94 2.2 CLASS300 7.5 5.5 CLASS600 16.0 11.0 適用溫度 -190～≤550℃ 適用介質 水、油、天然氣及各種軟性介質與懸浮液等 驅動方式 手動、蝸輪、氣動、電動 【閥門零部件名稱】： 主要型號 零件名稱 材質 /F GDQ47/Y /H 閥體、閥蓋 WCB ZG1Cr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 球體 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 密封面 硬質合金 合金鋼 導向銷 2Cr13 40CrMn 閥桿螺母 鑄錳黃銅 螺栓 35 1Cr18Ni9Ti 螺母 35 45 填料 柔性石墨環PTFE 墊片 柔性石墨纏繞墊 柔性石墨復合墊 手輪 可鍛鑄鐵 【閥門外形及連接尺寸】：
